Комплектующие СЭС и солнечных панелей: все компоненты и устройство системы в Казахстане

Для рядового пользователя солнечная электростанция выглядит как блестящие стеклянные плиты на крыше дома. Однако с инженерной точки зрения СЭС — это сложный многоуровневый организм, где каждый кабель, предохранитель и микрочип выполняет строго отведенную роль. От качества и правильной связки этих компонентов зависит, прослужит ли система заявленные 25 лет или выйдет из строя после первой же зимней метели.

Базовая СЭС всегда включает солнечные панели, инвертор, кабели, защиту и монтажную конструкцию — без этих компонентов генерация невозможна.

Аккумуляторы не обязательны для сетевых систем, но критичны для автономных и гибридных СЭС с резервом энергии.

Электрические комплектующие (MC4, DC-кабели, автоматы, щиты) обеспечивают безопасную передачу энергии и защиту оборудования.

Монтажные системы и крепёж напрямую влияют на срок службы панелей, особенно при ветровых и снеговых нагрузках Казахстана.

Контроллеры, мониторинг и молниезащита повышают эффективность, безопасность и управляемость солнечной станции, но относятся к опциональным компонентам.

Voted:0

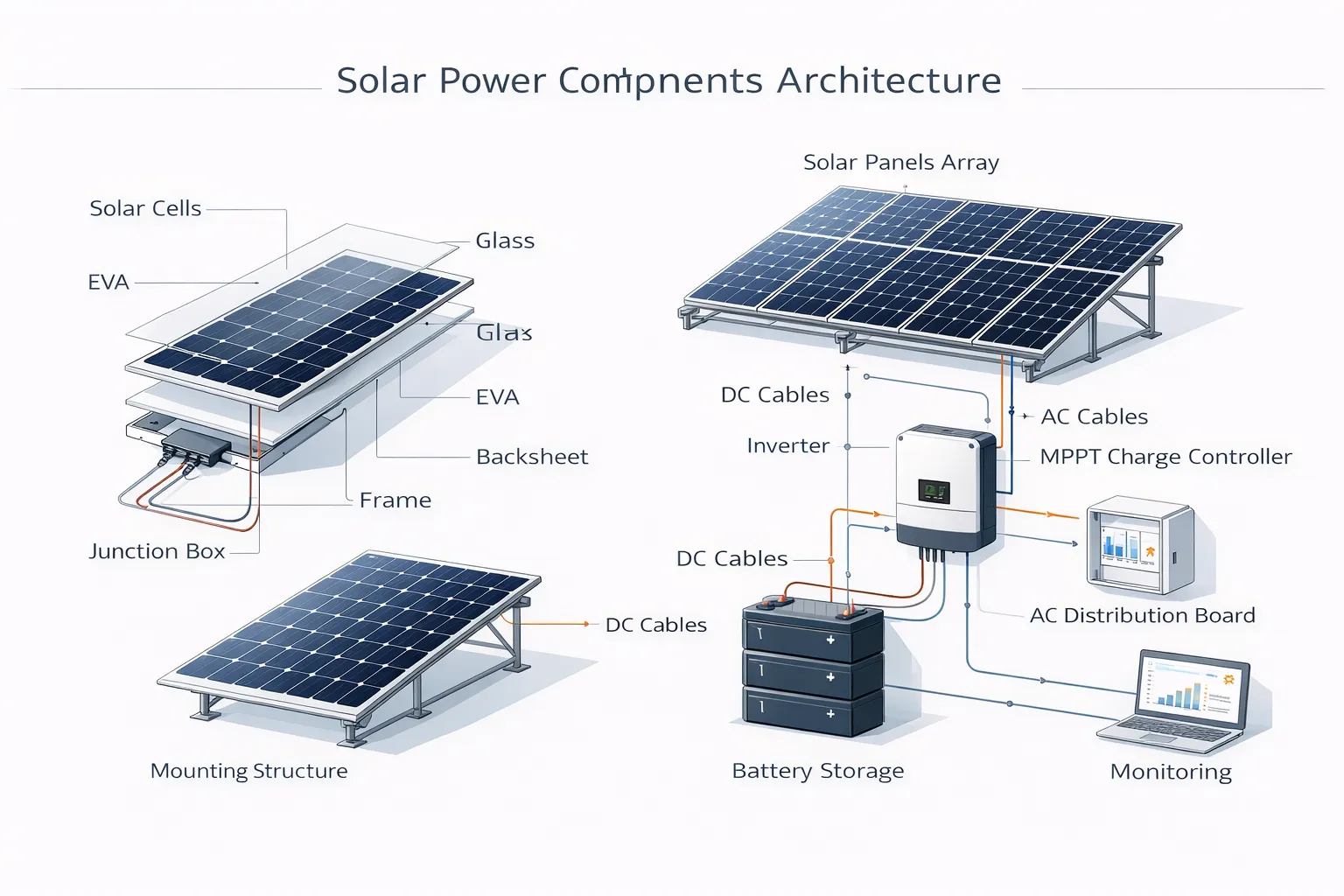

В этом фундаментальном гиде мы разберем анатомию солнечной энергетики: от химического состава самой панели до архитектуры гибридных станций мощностью в десятки киловатт. Материал структурирован от микроуровня к макроуровню, чтобы помочь будущим владельцам автономных домов и коммерческих СЭС в Казахстане свободно ориентироваться в номенклатуре, понимать назначение каждой детали и не переплачивать за ненужные опции при закупке оборудования.

УРОВЕНЬ 1 — Из чего состоит солнечная панель

Сама солнечная панель (фотоэлектрический модуль) — это не монолитный кусок материала, а высокотехнологичный «слоеный пирог», спрессованный в условиях технического вакуума при высокой температуре (процесс ламинации).

Анатомия панели (сверху вниз):

Закаленное стекло (Front Glass). Толщина 3.2 мм. Оно обладает антибликовым покрытием (ARC) для максимального пропускания фотонов и способно выдерживать удары крупного града диаметром до 25 мм.
Герметизирующая пленка (EVA — Этиленвинилацетат). Прозрачный полимер, в который «вплавляются» кремниевые элементы. Он защищает их от влаги, кислорода и вибраций.
Кремниевые ячейки (Solar Cells). Сердце панели. Нарезанные пластины монокристаллического (черные) или поликристаллического (синие) кремния, которые посредством фотоэлектрического эффекта генерируют постоянный ток.
Второй слой EVA-пленки. Изолирует ячейки с тыльной стороны.
Защитный задний лист (Backsheet). Полимерный слой (обычно белый, черный или прозрачный в двухсторонних Bifacial панелях), обеспечивающий электрическую изоляцию (выдерживает до 1000-1500 Вольт) и защиту от царапин.
Алюминиевая рама. Каркас из анодированного алюминия, придающий модулю жесткость на изгиб и кручение (выдерживает снеговую нагрузку до 5400 Па).
Распределительная коробка (Junction Box). Пластиковый бокс на задней стороне панели. Из него выходят два кабеля с разъемами. Внутри коробки спрятаны диоды Шоттки (байпасные диоды) — они пропускают ток только в одном направлении, предотвращая саморазряд панели ночью и возгорание ячеек при частичном затенении панели.

УРОВЕНЬ 2 — Основные компоненты солнечной электростанции

Если панель — это генератор, то солнечная электростанция (СЭС) — это завод по переработке, хранению и распределению этой энергии.

Фундаментальные блоки любой СЭС:

Солнечные панели (PV-массив). Объединенные в цепи модули, собирающие энергию солнца.
Инвертор. Трансформатор системы. Берет постоянный ток (DC) от панелей или аккумуляторов и делает из него переменный ток (AC) 220В/380В частотой 50 Гц — именно такой ток нужен домашней розетке.
Контроллер заряда (MPPT или PWM). Часто встроен прямо в инвертор. Его задача — следить за тем, чтобы высокое напряжение панелей правильно и безопасно заряжало аккумуляторы, не допуская их «закипания».
Аккумуляторные батареи (АКБ). Накопитель. Сохраняет энергию днем, чтобы отдать ее ночью или при отключении городской сети.
Монтажные системы. Физический фундамент, удерживающий панели под правильным углом на крыше или на земле так, чтобы их не унесло штормовым ветром.

УРОВЕНЬ 3 — Электрические комплектующие СЭС

Без правильной «кровеносной системы» электростанция просто не заработает. Электрическая обвязка в солнечной энергетике работает с экстремальными условиями (высокие токи, ультрафиолет, мороз), поэтому бытовые компоненты здесь использовать запрещено.

Солнечный кабель (Solar Cable, марка PV1-F или H1Z2Z2-K). Специальный медный луженый кабель в двойной изоляции из сшитого полиэтилена. В отличие от обычного ПВС, он не трескается от солнца (УФ-излучения) и служит 25+ лет на открытом воздухе.
Коннекторы MC4. Мировой стандарт для коммутации панелей. Это герметичные (IP67) штекеры, которые защелкиваются до щелчка и позволяют соединять панели в цепочки без скруток и изоленты. Выдерживают ток до 30А и напряжение до 1000В.
Автоматические выключатели постоянного тока (DC-автоматы). Обычные «домашние» АС-автоматы не умеют разрывать дугу постоянного тока — они сгорят. В СЭС ставят специальные DC-автоматы между панелями и инвертором, а также между АКБ и инвертором.
Щит постоянного тока (Combiner Box). Электрический ящик, куда сводятся провода от всех солнечных панелей перед тем, как зайти в инвертор. В нем стоят предохранители и защита от молний.

УРОВЕНЬ 4 — Монтажные комплектующие солнечных панелей

Солнечная панель весит около 20–25 кг и обладает огромной парусностью. Система крепления должна выдерживать штормовые ветры степей Казахстана и вес метровых сугробов.

Состав системы крепления:

Направляющий профиль. Длинные рейки из анодированного алюминия или оцинкованной стали (например, профиль 41х41 мм), которые служат рельсами для укладки панелей.
Кронштейны (крюки). Элементы, связывающие рейки с крышей. Для металлочерепицы используют Г-образные кровельные крюки, для профнастила — L-образные кронштейны со специальными EPDM-резинками для герметичности.
Прижимы (Clamp). Концевые (Z-образные) прижимы держат панели по краям ряда. Межмодульные (T-образные или U-образные) прижимы фиксируют две соседние панели между собой, оставляя между ними технологический зазор 2 см для температурного расширения.
Опоры для плоской крыши / земли. Треугольные конструкции (фермы) с регулируемым углом наклона (например, 15–60 градусов) для установки модулей на бетонных блоках или винтовых сваях.

УРОВЕНЬ 5 — Аккумуляторы солнечных систем

Аккумулятор — самый дорогой и технически сложный компонент автономной (Off-grid) и гибридной (Hybrid) станции.

Типы аккумуляторов для СЭС:

GEL / AGM (Свинцово-кислотные). Бюджетный класс. Тяжелые, не любят глубоких разрядов (максимум до 50%), боятся морозов. Служат в циклическом дачном режиме 3–5 лет.
LiFePO4 (Литий-железо-фосфатные). Золотой стандарт солнечной энергетики 2026 года. Не боятся 100% разряда, заряжаются за 2 часа, весят в 3 раза меньше свинцовых и выдерживают свыше 6000 циклов (10–15 лет работы).

Компоненты аккумуляторной системы:

BMS (Battery Management System). Микропроцессорная плата управления внутри литиевого аккумулятора. Она следит за напряжением, температурой и балансирует каждую ячейку внутри сборки. Если АКБ перегреется или возникнет короткое замыкание, BMS мгновенно отключит батарею, предотвратив пожар.
Межэлементные перемычки (Busbars). Толстые медные шины для соединения 12-вольтовых аккумуляторов в единую сборку на 24В или 48В.
Балансиры (эквалайзеры). Для гелевых АКБ, собранных последовательно (например, 4 шт по 12В = 48В), обязательно ставят балансир, чтобы напряжение на всех четырех банках было одинаковым, иначе одна выкипит, а другая недозарядится.

УРОВЕНЬ 6 — Контроллеры и мониторинг СЭС

Чтобы солнце превращалось в стабильные киловатты, процесс нужно строго контролировать.

Контроллер MPPT (Maximum Power Point Tracking). Технология трекинга точки максимальной мощности. Встроенный микропроцессор сотни раз в секунду сканирует напряжение панелей и находит ту самую точку, где Ватты максимальны. MPPT дает прирост выработки до 30% по сравнению со старыми дешевыми PWM-контроллерами (особенно в пасмурную погоду или зимой).
Smart Meter (Умный счетчик). Устанавливается на вводе в дом. Он измеряет, сколько энергии потребляет дом прямо сейчас, и дает команду инвертору: «Выдавай ровно 2 кВт, чтобы излишки не утекли в городскую сеть» (функция запрета экспорта, Zero Export).
Датчики температуры. Крепятся к гелевым аккумуляторам для термокомпенсации (зимой контроллер повышает напряжение заряда, летом — снижает, чтобы батарея не закипела).
Wi-Fi Logger (Модуль мониторинга). Небольшая «флешка» с антенной, вставляемая в инвертор. Передает все данные о генерации и ошибках в облако. Владелец видит на экране смартфона графики работы станции из любой точки мира.

УРОВЕНЬ 7 — Дополнительные комплектующие СЭС

Эти компоненты не всегда обязательны для базовой работы, но они спасают оборудование от гибели и повышают выработку.

УЗИП (Устройство защиты от импульсных перенапряжений). Молниезащита. Если молния ударит даже в 500 метрах от дома, наведенное электромагнитное поле создаст в проводах скачок в тысячи Вольт. УЗИП (SPD) берет этот удар на себя, мгновенно сбрасывая его в контур заземления, спасая инвертор стоимостью в миллионы тенге.
Клипсы заземления. Специальные прошивающие пластины (Grounding Clips), которые вставляются между панелью и алюминиевым профилем. Они прокусывают анодированный слой рамы и создают единый контур заземления для всего массива на крыше.
Солнечные трекеры (Solar Trackers). Механические поворотные опоры с электромоторами.
- Одноосные: поворачивают панели с востока на запад вслед за солнцем (прирост выработки +20%).
- Двуосные: дополнительно меняют угол наклона в зависимости от сезона зима-лето (прирост +35%). Используются в основном в промышленных СЭС из-за дороговизны обслуживания.
Системы очистки. Автоматические щетки или форсунки для мытья панелей (актуально для пыльных степных регионов юга РК).

УРОВЕНЬ 8 — Как связаны комплектующие солнечной системы

Архитектура СЭС жестко разделена на две половины: сторону постоянного тока (DC) и сторону переменного тока (AC). Центром системы, разделяющим эти миры, выступает инвертор.

Классическая схема подключения гибридной станции:

Генерация (DC): Солнечные панели на крыше соединяются кабелем 6 мм² через разъемы MC4. Образуется плюсовой и минусовой провод с напряжением, например, 300В.
Защита (DC): Провода спускаются с крыши и заходят в Щит постоянного тока (где стоят DC-автоматы и молниезащита УЗИП DC).
Преобразование: Из щита провода входят в Инвертор (PV Input). Инвертор принимает эти 300В.
Хранение (DC): К инвертору толстыми медными проводами (например, 35 мм²) через мощный автомат-размыкатель подключается Аккумулятор 48В. Инвертор сам решает, когда заряжать АКБ, а когда брать из него энергию.
Интеграция с сетью (AC): К инвертору подводится городская сеть 220В (порт AC IN).
Распределение (AC): Из инвертора выходит чистый ток 220В (порт AC OUT). Он проходит через Щит переменного тока (с классическими УЗО и автоматами) и питает розетки и лампочки в доме.

УРОВЕНЬ 9 — Какие компоненты обязательны

Комплектация СЭС напрямую зависит от её архитектурного типа. То, что обязательно для автономной станции в горах, абсолютно не нужно для сетевой станции в городе.

Компонент	Сетевая СЭС (On-Grid)	Автономная СЭС (Off-Grid)	Гибридная СЭС (Hybrid)
Солнечные панели	Обязательно	Обязательно	Обязательно
Сетевой инвертор	Обязательно	Нет	Нет
Гибридный инвертор	Нет	Обязательно (или Off-grid)	Обязательно
Аккумуляторы (АКБ)	Не нужны вообще	Обязательно	Обязательно
Система монтажа	Обязательно	Обязательно	Обязательно
Smart Meter (Умный счетчик)	Опционально (для запрета экспорта)	Нет	Обязательно
Контроллер MPPT	Встроен в инвертор	Обязательно (внешний или встроенный)	Встроен в инвертор

УРОВЕНЬ 10 — Как подобрать комплектующие солнечной системы

Чтобы система работала слаженно, инженерный подбор оборудования осуществляется «от обратного» — от розетки к солнцу.

Определение мощности инвертора. Считается максимальная одновременная пиковая нагрузка (холодильник + скважинный насос + микроволновка). Инвертор должен быть на 20-30% мощнее этой суммы (например, 5 кВт).
Выбор рабочего напряжения DC. Если инвертор мощностью до 1 кВт — система 12В. От 1 до 3 кВт — система 24В. Свыше 3 кВт — строго 48 Вольт (или высоковольтные батареи от 100 до 400В для коттеджей-премиум).
Подбор емкости АКБ. Рассчитывается необходимое время автономной работы в пасмурную погоду или ночью (в Ампер-часах или кВт·ч).
Подбор панелей под инвертор. Смотрим в паспорте инвертора параметр «Max PV Input Power» (максимальная мощность по солнцу). Если там указано 6500 Вт, значит мы можем подключить к нему максимум 12-13 панелей по 500 Вт. Также проверяется напряжение стринга (чтобы сумма Вольт всех панелей на морозе не превысила лимит контроллера, иначе он сгорит).

УРОВЕНЬ 11 — Рынок комплектующих солнечных панелей в Казахстане

За последние пять лет рынок оборудования ВИЭ в Казахстане пережил бум. Ранее энтузиасты были вынуждены заказывать низкокачественные поликристаллические панели и свинцовые автомобильные аккумуляторы с маркетплейсов. Сегодня в Алматы, Астане и Шымкенте сформировались мощные дистрибьюторские хабы.

Специфика локального рынка (2025-2026 гг.):

Панели: Доминирует премиальный Tier-1 сегмент из Китая (Jinko Solar, Trina Solar, Longi, JA Solar). Встречаются и панели локальной сборки (Astana Solar), но их доля невелика. Стандартной стала мощность 500–550 Вт на одну панель.
Инверторы: Полный переход на гибридные платформы. В премиум-сегменте лидируют Huawei и SMA. В среднем и массовом сегменте доминируют Deye, Growatt, Sunways, Must, обеспечивающие отличное качество за разумные деньги.
АКБ: Литий-железо-фосфат (LiFePO4) марок Pylontech и Deye практически вытеснили с рынка гелевые аккумуляторы в системах мощностью от 3 кВт.
Монтажные системы: Широко представлены профили как зарубежного, так и казахстанского производства (алюминиевые и оцинкованные), адаптированные под наши снеговые и ветровые (до 30-40 м/с) нагрузки.

УРОВЕНЬ 12 — Частые вопросы о комплектующих солнечных панелей

Можно ли собрать СЭС из панелей разных брендов?

Технически — да, но инженеры это строго запрещают. Если в одну последовательную цепь поставить панели с разным рабочим током (например, на 10А и на 13А), весь стринг будет работать по наименьшему значению (10А). Дорогие панели потеряют свою эффективность. Панели в одном стринге должны быть идентичными по току и напряжению.

Чем отличается инвертор от контроллера?

Контроллер отвечает только за правильную и безопасную передачу тока от панелей в аккумулятор (оперируя напряжением 12/24/48 Вольт). Инвертор же берет эту энергию из аккумулятора и повышает ее до домашних 220 Вольт. В современных гибридных аппаратах контроллер уже встроен внутрь инвертора.

Можно ли сэкономить на кабеле и использовать обычный медный ПВС?

Категорически нельзя. Обычный ПВС или ВВГнг на крыше под палящим казахстанским солнцем и ультрафиолетом потеряет пластичность за 1-2 года. Изоляция потрескается, обнажится медь, произойдет короткое замыкание на алюминиевую конструкцию, что приведет к пожару или выходу из строя инвертора. Нужен только Solar Cable со сроком службы 25 лет.

Обязательна ли система молниезащиты (УЗИП)?

Если солнечные панели расположены на крыше частного дома, они становятся самой высокой металлической точкой, притягивающей статические разряды (даже без прямого попадания молнии). Установка блоков УЗИП постоянного тока обязательна по стандартам проектирования — это страховка вашего инвертора стоимостью в сотни тысяч тенге.

Как часто нужно обслуживать комплектующие?

Солнечные панели не требуют обслуживания, кроме мойки от пыли (если нет дождей). Литиевые аккумуляторы и инверторы необслуживаемые. Единственное, что нужно делать — раз в год (перед зимой) визуально осматривать MC4 коннекторы и подтягивать винтовые электрические контакты в автоматах и на клеммах аккумуляторов, так как от температурных перепадов медь может «проседать».
